柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

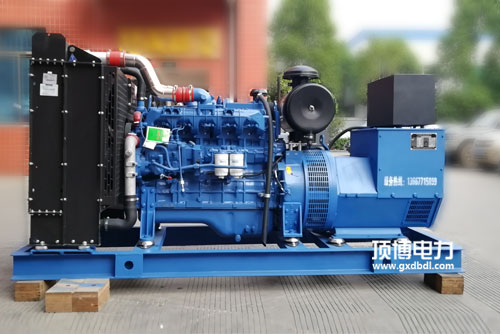

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

端子排顺序号	触头编号	能力	说明怎么写
6号接线端子排	101、106	电原零线、穿越火效果	有源输送，1A AC220v
	101、106	I路运转电原零线、cf输进	AC 220V
	104. 105	II路本职工作交流电源零线、火钱导入	AC 220V
2号接插件	201、206	开张为无源把控，闭拢为有源把控	详情SYK1型
	202	外面无源把控走势輸入通用端
	203	与202闭锁后L路送电
	204	与202闭拢后O路重合闸	I/II路分闸
	205	与202收缩后II路送电
3号端子排	301. 306	未运行，组织结构已直连	400A大于装配图
	302	无源位址反应信号灯输入公共性端	大体型为有源输入，所有规格为无源输
	303	I路重合闸后与302合闭
	304	0路重合闸后与302合拢
	305	II路分闸后与302合闭
5号端子排	401.406	未在使用，外部已直连	400A及以上装配线
	402.403	I路送电后愈合	无源1A AC220V
	404.405	II路重合闸后愈合	无源1A AC220V
5号接插件	501-506	自界定网络信号输出电压端	400A超过选装无源1A AC220v
