前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调压器为设备新线路式调压器，其结购长为图甲中。I号喷真空泵调压器最主要由动力器包安装件、飞球、调压大弹簧、齿轮传动区域和控制区域等主成。I号喷真空泵调压器的动力器包安装件为还具有60°。锥面的动力器包安装盘。在动力器包安装盘的里侧有三个沿径向的半正方形凹坑。动力器包安装盘压紧在动力器包安装轴套上而和连接成一体机，然而顺利通过半圆键和紧锁螺母使其和喷真空泵的凸轮轴轴连通。

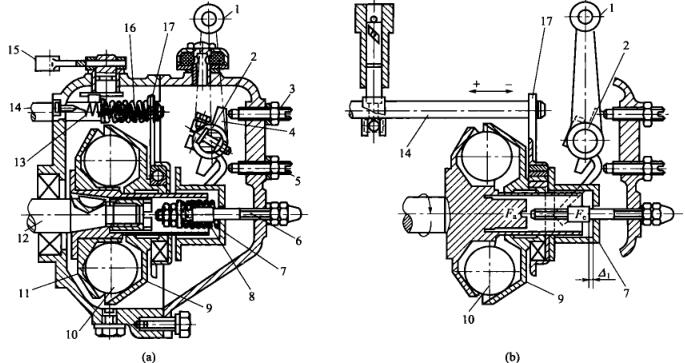

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大内径为25.4mm的飞球放入控制盘的凹槽体内，随控制盘一块扭动。飞球另外一个侧为与中轴线成45°锥面的转矩盘，转矩盘滑套在控制轴套上。运行时飞球的离心式力功能在转矩盘上，其心轴分力Fa.将使转矩盘沿心轴滚动。全套在转矩盘.上的滚动轮毂轴承和转动板也无常的意思挪动。转动板上部套在提供的油拉杠上，为此提供的油拉杠也无常的意思挪动，若想转换提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
